钽电容正负极识别

钽电容 的是一种用金属钽（Ｔa）作为阳极材料而制成的电解电容电解电容器 ，所以钽电容是有正负极性的电容；钽电容极性如果接反了，比较轻的结果是钽电容烧焦，严重的后果就是钽电容爆炸。钽电容一爆炸还会影响到PCB 上的其它元件，所以一定要非常谨慎。
下面我们就用图文的方式来详细介绍直插钽电容正负极和贴片钽电容正负极识别方法：
目录：
一、贴片钽电容正负极识别
1、AVX贴片钽电容正负极识别

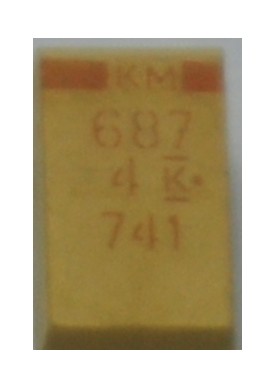

2、KEMET贴片钽电容正负极判断
3、NEC贴片钽电容正负极识别
二、直插钽电容正负极识别

一、贴片钽电容正负极识别
贴片钽电容极性一般来说，有一横线的那端是钽电容的正极，另一边是钽电容的负极。详细的不同品牌的贴片钽电容正负极识别如下：
1、AVX贴片钽电容正负极识别

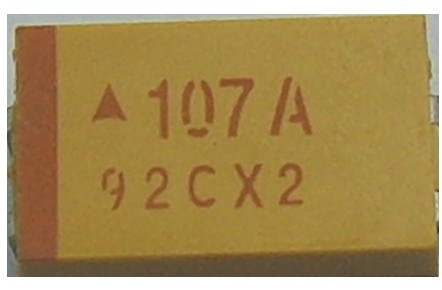

上图为AVX钽电容样式,其左边有一道深颜色区域,表示为AVX钽电容的正极所在位置

上图为AVX钽电容负极脚位图

上图为AVX钽电容正极脚位图

二、直插钽电容正负极识别

直插钽电容长的腿是正极，短的腿是负极如下图所示。
