钽电容规格

一、AVX贴片钽电容规格
1、TAJ系列标准型钽电容规格
TAJ标准系列A型钽电容规格目录
TAJ标准系列B型钽电容规格目录
TAJ标准系列C型钽电容规格目录
TAJ标准系列D型钽电容规格目录
TAJ标准系列E型钽电容规格目录
TAJ标准系列V型钽电容规格目录

2、TPS低阻抗系列钽电容规格
TPS低阻系列A型钽电容规格目录
TPS低阻系列B型钽电容规格目录
TPS低阻系列C型钽电容规格目录
TPS低阻系列D型钽电容规格目录
TPS低阻系列E型钽电容规格目录
TPS低阻系列F/R/S型钽电容规格目录
TPS低阻系列W型钽电容规格目录
TPS低阻系列X/Y型钽电容规格目录

3、TPM超低阻抗系列钽电容规格
TPM超低阻抗系列钽电容规格目录

4、TAP系列插件钽电容规格
TAP系列插件钽电容规格目录

二、KEMET贴片钽电容规格
1、T491系列钽电容规格目录

2、T495系列钽电容规格
1、KEMET T495系列A型钽电容规格目录
2、KEMET T495系列B型钽电容规格目录
3、KEMET T495系列C型钽电容规格目录
4、KEMET T495系列D型钽电容规格目录
5、KEMET T495系列E型钽电容规格目录
6、KEMET T495系列X型钽电容规格目录
7、KEMET T495系列V型钽电容规格目录

3、T520系列钽电容规格



三、NEC贴片钽电容规格

四、VISHAY贴片钽电容规格

五、NICHICON贴片钽电容规格

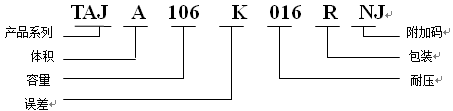

图1  物料编码规格说明
其中：TAJ→产品系列（普通） 注：TAJ、TRJ、TPS、TPM、TCJ
          A是体积代码，详见表1
         106是容量代码，详见表2
          K是误差代码（K=±10％, M=±20％）
          016是耐压代码，详见表3
          R指包装（R=7” 卷式）
          NJ是附加码
表1  AVX贴片钽电容规格代码—体积对应表

代码	R	A	B	C	D	E	V	S	T	W	Y
体积	P型	A型	B型	C型	D型	E型	V型	A薄	B薄	C薄	D薄

表2  AVX贴片钽电容规格代码—容量（uF）对应表

代码	104	224	334	474	684	105	155	225	335	475	685
容量	0.1	0.22	0.33	0.47	0.68	1	1.5	2.2	3.3	4.7	6.8
代码	106	156	226	336	476	686	107	227	337	477	687
容量	10	15	22	33	47	68	100	220	330	470	680

表3  AVX贴片钽电容规格代码—耐压(V) 对应表

代码	002	004	006	010	016	020	025	035	050
耐压	2.5V	4V	6.3V	10V	16V	20V	25V	35V	50V

3.2、(Q) QTY：2000—→数量（表示该盘物料数量为2000pcs），详见表4
表4  AVX贴片钽电容规格体积—数量（Pcs）对应表

体积	P型	A型	B型	C型	D型	E型	V型	A薄	B薄	C薄	D薄
数量	2500	2000	2000	500	500	400	400	2500	2500	1000	1000

3.3、D.C：0911—→年份和周号（0911表示2009年第11周）
3.4、表5  代码—年份转换表

代码	M	N	P	R	S	T	U	V	W	X
年份	2000	2001	2002	2003	2004	2005	2006	2007	2008	2009
代码
年份	2010	2011	2012	2013	2014	2015	2016	2017	2018	2019



表6  打字—耐压对应表

打字	e	G	J	A	C	D	E	V	T	G
耐压	2.5V	4V	6.3V	10V	16V	20V	25V	35V	50V	4V
